Cabo Óptico CFOA- AS

Cabos óptico dielétricos auto sustentados de 02 (duas) a 144 (cento e quarenta e quatro) fibras ópticas com revestimento em acrilato curado com UV, com núcleo resistente a penetração de umidade e revestimento externo de material termoplástico, sendo indicados para instalações aéreas em vãos com até 200m.

Aplicações
Ambiente de Instalação	Externo
Ambiente de Operação	Aéreo Auto-suportado

Características Construtivas

Fibra Óptica

Constituído por fibras ópticas revestidas em acrilato curado com UV, que podem ser do tipo SM (Monomodo), MM (Multimodo) ou NZD (Monomodo com Dispersão Não Nula)

Revestimento Primário da Fibra

Acrilato

Identificação dos Tubos

Unidade Básica	Referência	Código de Cores
01	Piloto	Verde
02	Direcional	Amarelo
03 em diante	Normal	Branco ou Natural

Unidade Básica

As fibras ópticas são agrupadas entre si de forma não aderente e protegidas por um tubo de material termoplástico, preenchendo seu interior com um composto para evitar a penetração de umidade proporcionando proteção mecânica às fibras. O código de cores dos tubos deve estar conforme Tabela Identificação dos Tubos.

Elemento Central

Elemento de material dieléctrico posicionado no centro do núcleo para prevenir os esforços de contração do cabo. Como membro central se emprega um elemento em FRP (Fiber Reinforced Plastic).

Núcleo

As unidades básicas serão trançados ao redor do membro central para formar o núcleo do cabo. O núcleo deve ser protegido por um composto de geléia (núcleo geleado) ou materias hidro-expansíveis (núcleo seco) para prevenir a entrada de umidade. Se necessário, poderão ser usados tubos de material termoplástico para manter o núcleo cilíndrico.

Elemento de Tração

Fibras dielétricas de aramidas aplicadas sobre o núcleo do cabo ou sobre a capa interna, quando existir, para fornecer ao cabo resistência contra os esforços de tração, de modo que este tenha o desempenho previsto nesta norma.

Formação do Núcleo

Quantidade de fibras ópticas no cabo	Quantidade de Tubos de Proteção	Número de fibras por Tubo de Proteção
02 a 12	01 a 06	02
18 a 36	03 a 06	06
48 a 144	04 a 12	12

Capa Interna

Para cabos de núcleo geleados será aplicada uma capa interna de material termoplástico. Deverá conter um cordão de rasgamento (RIP CORD) sob a capa interna. Para cabos de núcleo seco a capa interna será opcional.

Capa Externa

Camada de material termoplástico resistente a intempéries e a luz solar na cor preta (NR). Quando solicitado pode ser do tipo Retardante a Chamas (RC). Deverá conter um cordão de rasgamento (RIP CORD) sob a capa externa.

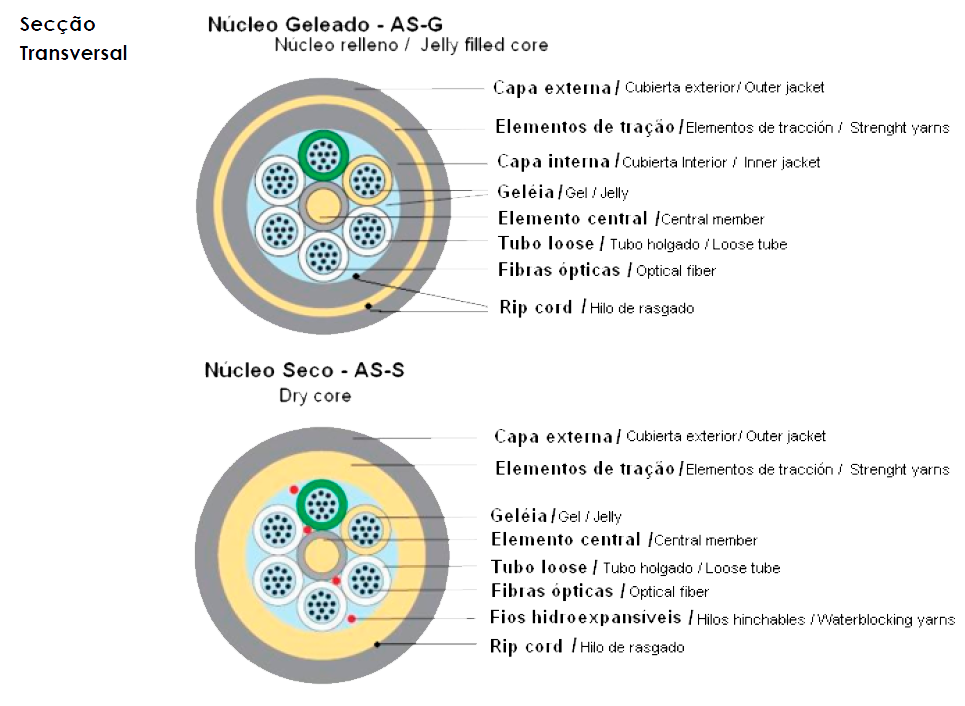

Dimensionais

Cabos Aereos Autossuportados Com Núcleo Seco
Quantidade total de fibras ópticas	Diâmetro externo (mm) vão máximo 80m - AS80-S	Diâmetro externo (mm) vão máximo 120m - AS120-S	Diâmetro externo (mm) vão máximo 200m - AS200-S
2 a 12	10.6 ± 0,2	10.6 ± 0,2	11.0 ± 0,2
18 a 36	11.6 ± 0,2	11.6 ± 0,2	12.0 ± 0,2
48 a 72	13.0 ± 0,2	13.0 ± 0,2	13.4 ± 0,2
96	14.0 ± 0,2	14.2 ± 0,2	14.2 ± 0,2
120	15.8 ± 0,2	16.0 ± 0,2	16.4 ± 0,2
144	18.2 ± 0,2	18.2 ± 0,2	18.8 ± 0,2

Cabos Aereos Autossuportados Com Núcleo Gelado
Quantidade total de fibras ópticas	Diâmetro externo (mm) vão máximo 80m - AS80-G	Diâmetro externo (mm) vão máximo 120m - AS120-G	Diâmetro externo (mm) vão máximo 200m - AS200-G
2 a 12	11.4 ± 0,2	11.4 ± 0,2	11.8 ± 0,2
18 a 36	11.4 ± 0,2	11.4 ± 0,2	12.0 ± 0,2
48 a 72	13.0 ± 0,2	13.0 ± 0,2	13.8 ± 0,2
96	14.8 ± 0,2	14.8 ± 0,2	15.6 ± 0,2
120	16.4 ± 0,2	16.4 ± 0,2	17.2 ± 0,2
144	18.2 ± 0,2	18.4 ± 0,2	19.0 ± 0,2

Características Físicas

Cabos Aereos Autossuportados Com Núcleo Seco
Quantidade total de fibras ópticas	Massa nominal (kg/km) vão máximo 80m - AS80-S		Massa nominal (kg/km) vão máximo 120m – AS120-S		Massa nominal (kg/km) vão máximo 200m – AS200-S
	Revestimento externo NR	Revestimento externo RC	Revestimento externo NR	Revestimento externo RC	Revestimento externo NR	Revestimento externo RC
2 a 12	81	91	86	94	86	99
18 a 36	98	105	97	106	106	113
48 a 72	124	132	126	134	131	139
96	158	150	145	152	147	158
120	176	188	179	190	188	201
144	234	244	232	247	242	257

Cabos Aereos Autossuportados Com Núcleo Gelado
Quantidade total de fibras ópticas	Massa nominal (kg/km) vão máximo 80m - AS80-G		Massa nominal (kg/km) vão máximo 120m – AS120-G		Massa nominal (kg/km) vão máximo 200m – AS200-G
	Revestimento externo NR	Revestimento externo RC	Revestimento externo NR	Revestimento externo RC	Revestimento externo NR	Revestimento externo RC
2 a 12	99	111	100	112	106	115
18 a 36	100	112	102	114	109	118
48 a 72	133	143	148	145	136	151
96	175	185	172	188	188	194
120	207	224	210	229	222	237
144	265	276	260	281	269	291

Força de Tração sem Acréscimo de Atenuação (N)		Carga de Compressão (N)	Fluênciaprojetada após20 anos de instalação (%)	Raio Mínimo de Curvatura (mm)
Vão (m)	Carga Máxima de Operação			Durante instalação	Após instalação
80	1,5 x Peso do cabo /km	1 x Peso do cabo /km (Mínimo 1000)	Máxima 0,2	20 x Diâmetro Externo do Cabo	10 x Diâmetro Externo do Cabo
120	2 x Peso do cabo /km
200	3 x Peso do cabo /km

Temperatura de instalação	-10 ºC a 50 ºC
Temperatura de armazenamento	-20 ºC a 65 ºC
Temperatura de operação	-20 ºC a 65 ºC

Normas Aplicáveis

• ABNT NBR 14160 Cabo óptico dielétrico aéreo auto-sustentado;
• ITU-T Recomendación G.652: "Characteristics of a single-mode opticl fibre and cable";
• ITU-T Recomendación G.651: "Characteristics of a 50/125μm multimode graded index optical fibre cable";
• ITU-T Recomendación G.655: "Characteristics of a non-zero dispersion-shifted single-mode optical fibre and cable".
