Conjunto constituído por fibras ópticas tipo monomodo ou multimodo revestidas em acrilato curado com UV, agrupadas em unidades básicas preenchidas por geléia, elemento central e elemento de tração dielétricos. O núcleo pode ser completamente preenchido com geléia ou protegido com material hidroexpansível para evitar a penetração de umidade. Fibras dielétricas são utilizados para garantir resistência mecânica do cabo e proteção contra roedores, todo o conjunto será protegido por uma capa externa de material termoplástico resistente a intempéries.
Aplicações |
|
| Ambiente de Instalação | Externo ou externo/interno |
| Ambiente de Operação | Em dutos |

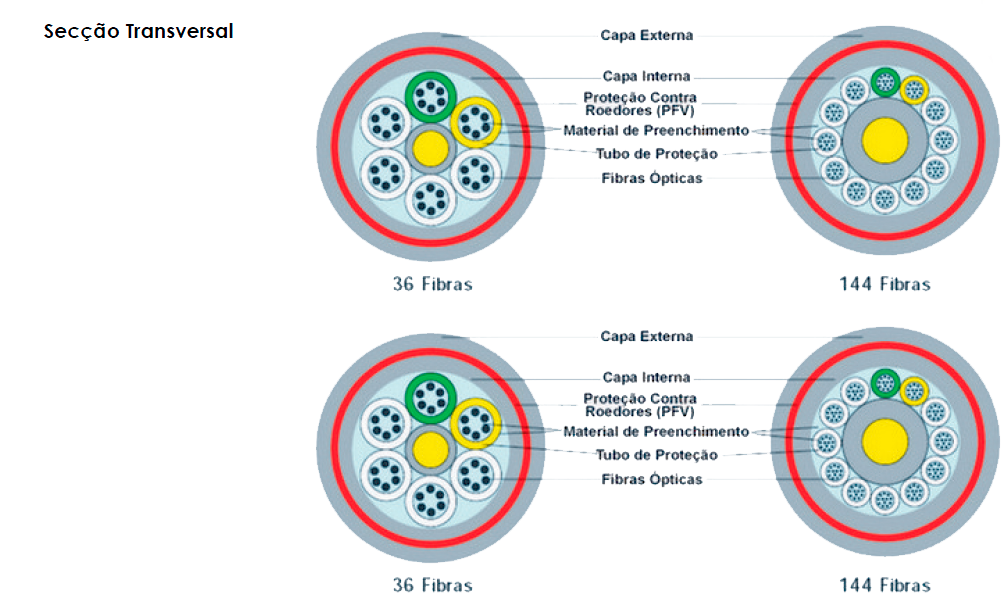

Características Construtivas
Fibra Óptica
Constituído por fibras ópticas revestidas em acrilato curado com UV que podem ser do tipo SM (Monomodo), MM (Multimodo) ou NZD (Monomodo com Dispersão Não Nula).
Identificação dos Tubos
| Unidade Básica | Referência | Código de Cores |
| 01 | Piloto | Verde |
| 02 | Direcional | Amarelo |
| 03 em diante | Normal | Branco ou Natural |
Unidade Básica
As fibras ópticas são agrupadas entre si de forma não aderente e protegidas por um tubo de material termoplástico, preenchendo seu interior com um composto para evitar a penetração de umidade proporcionando proteção mecânica às fibras. O código de cores dos tubos deve estar conforme Tabela Identificação dos Tubos.
Elemento Central
Elemento de material dieléctrico posicionado no centro do núcleo para prevenir os esforços de contração do cabo. Como membro central se emprega um elemento em FRP (Fiber Reinforced Plastic).
Núcleo
As unidades básicas serão trançados ao redor do membro central para formar o núcleo do cabo. O núcleo deve ser protegido por um composto de geléia ou materias hidro-expansíveis para prevenir a entrada de umidade. Se necessário, poderão ser usados tubos de material termoplástico para manter o núcleo cilíndrico.
Elemento de Tração
Filamentos dieléctricos dispostos sobre o núcleo do cabo para proteção contra esforços de tração.
Capa Interna
Camada interna de material termoplástico aplicada por processo de extrusão.
Proteção contra Roedores
Sobre a capa interna deve ser aplicada uma camada de fibra de vidro com espessura de 1,5 mm com a finalidade de proteger o cabo contra o ataque de roedores.
Cordão de rasgamento
Um cordão de rasgamento (RIP CORD) deverá ser incluído sob a(s) capa(s) do cabo.
Capa Externa
Camada de material termoplástico na cor preta com proteção contra intempéries e resistente à luz solar, contínua, homogênea e isenta de imperfeições. Este material será de polietileno, e, quando solicitado, poderá ter características de retadância à chama com baixa emissão de fumaça e livre de halogênios, de classificação LSZH.
Dimensionais
| Formação | Quantidade de fibras por tubo |
Diâmetro externo nominal (mm) |
Massa líquida Nominal (kg/km) Capa externa PE Normal |
Massa líquida Nominal (kg/km) Cabo classificação LSZH |
| 2 a 12 | 2 | 13,0 | 175 | 203 |
| 18 a 36 | 6 | 13,6 | 190 | 218 |
| 48 a 60 | 12 | 14,3 | 205 | 235 |
| 72 | 12 | 15,0 | 230 | 258 |
| 96 | 12 | Núcleo Seco: 16,5 Núcleo Geleado: 16,8 |
280 | 310 |
| 120 | 12 | Núcleo Seco: 18,7 Núcleo Geleado: 19,0 |
330 | 363 |
| 144 | 12 | Núcleo Seco: 20,6 Núcleo Geleado: 20,8 |
405 | 443 |
| 216 | 12 | 22,1 | 395 | 425 |
| 288 | 12 | 24,5 | 475 | 510 |
| Espessura mínima da capa interna | 0,65mm |
| Espessura mínima da capa externa | 1,4 mm |
| Uniformidade da espessura mínima | 70% |
Características Físicas
| Carga máxima de Instalação (N) |
Carga de Compressão (N) |
Raio Mínimo de Curvatura (mm) | |
| Durante instalação |
Após instalação | ||
| 2 x Peso do cabo/km (Mínimo 2000) |
1 x Peso do cabo/km (Mínimo 1000) |
20 x Diâmetro Externo do Cabo |
10 x Diâmetro Externo do Cabo |
| Temperatura de instalação | -10 ºC a 50 ºC |
| Temperatura de armazenamento | -20 ºC a 65 ºC |
| Temperatura de operação | -20 ºC a 65 ºC |
Normas Aplicáveis
- ABNT NBR 14773 - Cabo óptico dielétrico protegido contra o ataque de roedores para aplicação em linha de dutos;
- ITU-T Recomendación G.652: "Characteristics of a single-mode opticl fibre and cable";
- ITU-T Recomendación G.651: "Characteristics of a 50/125μm multimode graded index optical fibre cable";
- ITU-T Recomendación G.655: "Characteristics of a non-zero dispersion-shifted single-mode optical fibre and cable".
