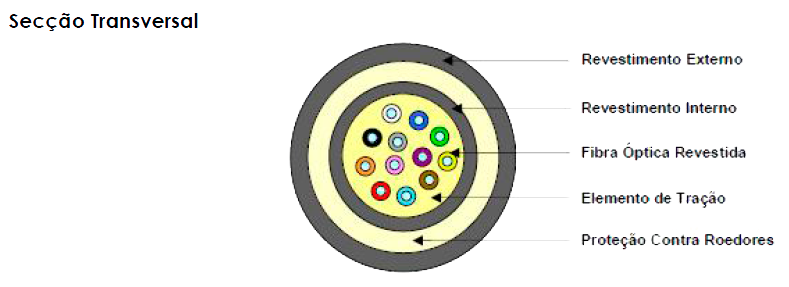

Cabo óptico tipo “tight” totalmente dielétrico, formado por fibras ópticas monomodo ou multímodo com revestimento primário em acrilato e com revestimento secundário em material termoplástico. As fibras isoladas são reunidas e envoltas por fios de aramida. O núcleo do cabo é protegido com uma capa interna de material termoplástico não propagante à chama. Sobre a capa interna é aplicada uma camada de fibra de vidro para proteção contra ataque de roedores. Todo o conjunto é recoberto por um revestimento de material termoplástico de cor preta, retardante à chama, com proteção contra intempéries e resistente à luz solar.
Aplicações |
|
| Ambiente de Instalação | Interno / Externo |
| Ambiente de Operação | Instalações em dutos e caixas de passagem subterrâneos susceptíveis à ação de roedores |
Características Construtivas
Fibra Óptica
Fibras ópticas revestidas em acrilato curado com UV, que podem ser do tipo SM (Monomodo), MM (Multimodo) OM1, OM2, OM3 e OM4.
Revestimento Primário da Fibra
Acrilato
Revestimento Secundário da Fibra
Material termoplástico não propagante a chama, diâmetro final 900 mícrons.
Elemento de Tração
Fibras dielétricas
Capa Interna
Capa em material termoplástico não propagante à chama.
Proteção contra Roedores
Camada de fibra de vidro (PFV) aplicada sobre a capa interna, com espessura adequada para garantir proteção contra ataque de roedores.
Cordão de rasgamento
Um cordão de rasgamento (RIP CORD) deverá ser incluído sob a(s) capa(s) do cabo.
Capa Externa
Revestimento de material termoplástico não propagante a chama e resistente a "UV", na cor Preta.
Classe de Flamabilidade
COG - Cabo Óptico Geral
Dimensões
Diâmetro Externo Nominal (mm) |
2 Fibras | 9,9 |
| 4 Fibras | 10,3 | |
| 6 Fibras | 10,7 | |
| 8 Fibras | 11,1 | |
| 10 Fibras | 11,4 | |
| 12 Fibras | 11,6 | |
Massa Nominal (kg/km) |
2 Fibras | 114 |
| 4 Fibras | 115 | |
| 6 Fibras | 122 | |
| 8 Fibras | 134 | |
| 10 Fibras | 144 | |
| 12 Fibras | 152 | |
| Espessura nominal da camada de fibra de vidro | mm | 1,3 |
Características Físicas
| Raio mínimo de curvatura (mm) | -Durante a instalação: 15 x diâmetro do cabo - Após a instalação: 10 x diâmetro do cabo |
| Carga máxima durante a instalação (N) | 1 x peso do cabo/km |
| Temperatura de operação | -20 ºC a 65 ºC |
Características Mecânicas
| Teste | Requisitos | Unidade | Fibras Monomodo |
Fibras Multimodo |
| Mecânicos |
Deformação da Fibra por Tração no Cabo |
Carga: 1x Peso do cabo/km |
Máximo: 0,2% Tracionado 0,05% Repouso |
|
| Compressão | Mínimo 100 N/cm | ≤ 0,4 dB | ≤ 0,6 dB | |
| Flexão Alternada | 50 ciclos | ≤ 0,4 dB | ≤ 0,6 dB | |
| Torção | 10 ciclos | ≤ 0,4 dB | ≤ 0,6 dB | |
| Dobramento | 25 ciclos x 2 kgf | ≤ 0,4 dB | ≤ 0,6 dB | |
| Ambientais | Ciclo Térmico do Cabo | -20 °C a +65 °C | ≤ 0,4 dB/km | ≤ 0,6 dB/km |
Normas Aplicáveis
- ABNT NBR 16164;
- ITU-T G 651;
- ITU-T G 652.
