Cabo óptico totalmente dielétrico constituído por fibras ópticas do tipo monomodo ou multimodo com revestimento primário em acrilato, protegidas por um tubo de material termoplástico. O interior do tubo é preenchido por um composto para evitar a penetração de umidade e garantir à fibra uma maior proteção mecânica, sendo este recoberto com uma capa interna. Sobre a capa interna deve ser aplicada uma camada de fibra de vidro para proteção contra roedores, e todo este conjunto recoberto por um revestimento de material termoplástico na cor preta.
Aplicações |
|
| Ambiente de Instalação | Interno / Externo |
| Ambiente de Operação | Subterrâneo em dutos |

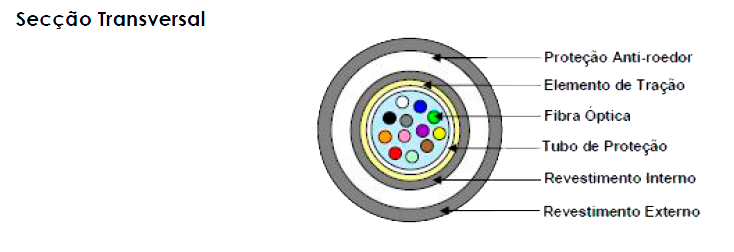

Características Construtivas
Fibra Óptica
Fibras ópticas revestidas em acrilato curado com UV, que podem ser do tipo SM (Monomodo), MM (Multimodo) OM1, OM2, OM3 e OM4.
Unidade Básica
As fibras ópticas são agrupadas entre si de forma não aderente e protegidas por um tubo de material termoplástico preenchido por gel tixotróprico para evitar penetração de umidade e proporcionar proteção mecânica às fibras.
Elemento de Tração
Fios de material dielétrico colocado no núcleo do cabo de modo a suportar os esforços de tração durante a instalação do cabo.
Capa Interna
Sobre a unidade básica e os elementos de tração deve ser aplicado por extrusão um revestimento de material termoplástico. Um cordão de rasgamento (RIP CORD) deverá ser incluído sob a capa interna.
Proteção contra Roedores
Camada de filamentos de fibra de vidro (PFV) aplicada sobre a capa interna, com espessura adequada para garantir proteção contra ataque de roedores.
Capa Externa
Sobre o núcleo do cabo deve ser aplicado por extrusão um revestimento de material termoplástico não-propagante à chama e resistente a fungos e raios "UV", com grau de proteção conforme definido na classe de flamabilidade.
Classe de Flamabilidade
| Grau de proteção do cabo | Gravação |
| Cabo óptico geral | COG |
| Cabo óptico com revestimento de baixa emissão de fumaça e gases tóxicos, livre de halogênios - "low smoke and zero halogen" | LSZH |
Dimensionais
| Características | Unidade | Valor Típico |
| Número de Fibras Ópticas | Fibras | 2 a 12 |
| Diâmetro Nominal do Tubo de Proteção | mm | 3,0 |
| Diâmetro Externo Nominal | mm | 11,0 |
| Massa Líquida Nominal | Kg/Km | 135 |
Características Físicas
| Raio mínimo de curvatura (mm) | - Durante a instalação: 20 x diâmetro do cabo - Após a instalação: 10 x diâmetro do cabo |
| Carga máxima durante a instalação | 3000N |
| Temperatura de operação | -20 ºC a 65 ºC |
Características Mecânicas e Ambientais
| Teste | Requisitos | Unidade | Fibras Monomodo |
Fibras Multimodo |
Mecânicos |
Deformação da Fibra por Tração no Cabo |
Carga: 3000N | Máximo: 0,6% Tracionado | |
| Compressão | Carga:100 N/cm | ≤ 0,1 dB | ≤ 0,2 dB | |
| Flexão Alternada | 50 ciclos | ≤ 0,1 dB | ≤ 0,2 dB | |
| Torção | 10 ciclos | ≤ 0,1 dB | ≤ 0,2 dB | |
| Dobramento | 25 ciclos x 2 kg | ≤ 0,1 dB | ≤ 0,2 dB | |
| Ambientais | Ciclo Térmico do Cabo |
-20 °C a +65 °C | ≤ 0,1 dB | ≤ 0,2 dB |
| Penetração de Umidade |
Coluna de água - 1 m x 24 h | Não apresentar vazamento | ||
Normas Aplicáveis
- ABNT NBR 16164;
- ITU-T G 651;
- ITU-T G 652.
